KD-301F接地裝置分流向量及特性參數測量系統是我公司研制的精確測量發電廠、變電站等大型接地裝置構架分流向量及特性參數的軟硬件系統。

主要功能：成套系統滿足大型接地裝置電氣完整性、接地阻抗、分流系數、接觸電位差、接觸電壓，跨步電位差、跨步電壓、轉移電位、土壤電阻率及出線避雷線的分流，光纖電纜、接地運行的變壓器中性點和10KV電纜外皮分流等參數的測量。

整套測量系統配置：可調頻率信號源，耦合變壓器，向量選頻電壓電流表，羅氏線圈，測試線等組成，

一、總體技術參數及主要性能特點

1、總體技術參數

電源電壓：AC220V±10%（10kW）,50Hz

輸出功率：10kW（自動匹配）

輸出電壓：0～800V（0～400V/0～800V兩檔）

輸出電流：3A～20A

頻率調節范圍：40Hz～65Hz

步進頻率：1Hz

波形畸變率：≤1%

測量范圍：0.001～99.999Ω

分 辯 率：0.1mΩ

向量選頻電壓電流表電壓分辨率：0.01mV

向量選頻電壓電流表電流分辨率：0.1mA

向量選頻電壓電流表抗干攏能力：100dB/Hz

抗干擾能力：加200V/50Hz干擾電壓，選頻51Hz測量值低于1mV

測量精度：1.0級

使用環境溫度：-25℃～+50℃

2、總體性能特點

1）成套系統可分辨大型地網測量時避雷線分流的方向和大小，向量選頻電壓電流表能測出構架分流的相位差，屏幕當場給出同向或反向指示；

2）向量選頻電壓電流表具有無線通訊功能，無障礙情況下不小于100米；

3）向量選頻電壓電流表可同時選頻測量電壓、電流及兩者相位差；

4）變頻信號源和選頻電壓電流表頻率步進頻率1Hz；

5）輸出功率大。輸出功率可達5kW～15kW，能滿足任何山區及高阻地區接地裝置特性參數及架構分流向量的測量；

6）具有自動穩壓、穩流功能，輸出電流穩定，長期工作可靠性高；

7）具有電流回路斷線報警功能，當電流回路斷線時，自動斷開電源,并有蜂鳴器報警；

8）能自動測量回路阻抗，自動匹配輸出功率；

9）抗干擾能力強。調頻技術避免了50Hz工頻信號及其它信號的干擾，具有極強的抗干擾能力；

10）液晶屏直接顯示接地阻抗、接地電阻、電抗等測試數據，無需人工換算，并有實時操作步驟提示功能；

11）能靈活整定測試電流、頻率范圍；自動/手動調頻、調電流功能切換；

12）向量選頻電壓電流表為自動切換量程，并可查看和存儲現場的電壓、電流波形，并可查看濾波后的波形；

13）向量選頻電壓電流表自帶SD存儲卡，可保存和導出現場測試數據；

14）地網專用GPS定位儀，能直接定位電壓極、電流極的直線距離及夾角，并能保存和導出數據。

15）保護功能齊全。具有過電流、過電壓、短路、電流回路斷線保護功能；

二、系統設備各組成單元的性能指標

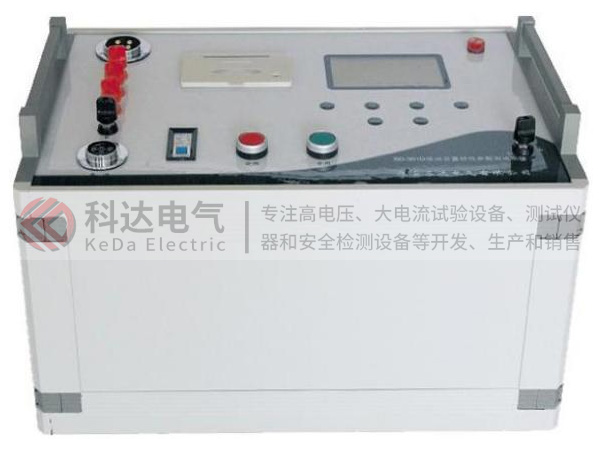

1、可調頻率信號源

電源電壓：AC380V±10%，50Hz

輸出功率：10kW

輸出電流： 3A～20A

頻率調節范圍：40Hz～65Hz

步進頻率：1Hz

波形畸變率：≤1%

分辨率：0.1mΩ

測量精度：1.0級

重 量：約20kg

使用環境溫度：-25℃～+50℃

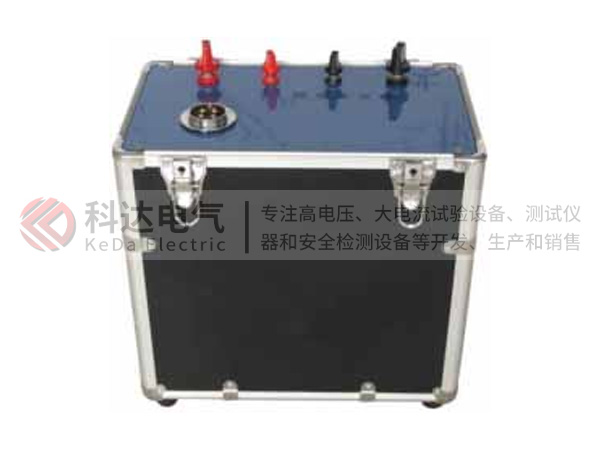

2、耦合變壓器

輸出容量： 10kVA

輸出電壓：0～800V (0～400/0～800V兩檔可切換。根據用戶需要，也可設計為0～200V/0～400V兩檔）

輸出電流：3A～20A（當輸出電壓為0～200V或0～400V時，輸出電流為0～50A或0～25A，兩檔可切換）

匹配阻抗：2Ω ～120Ω

重 量：約40kg

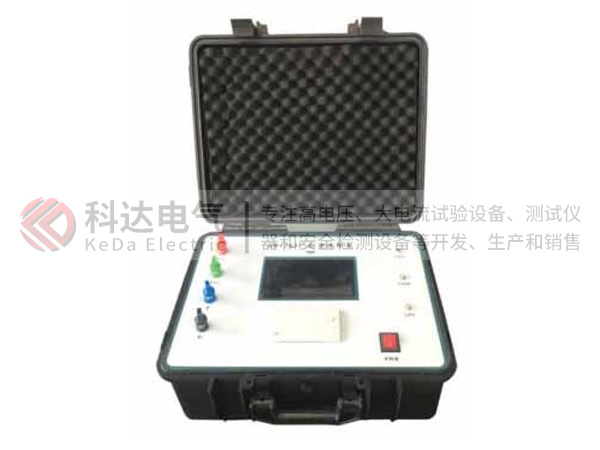

3、向量選頻電壓電流表

電壓量程：20mV 、 200mV 、2V 、20V、200V，自動換擋

電流量程：0.2A 、2A 、20A 、50A 、200A，自動換擋

選頻抗干擾能力：通頻帶±0.2Hz，對50Hz衰減>100dB/Hz；

抗干擾能力：加200V，50Hz干擾，選頻51Hz測量值低于1mV

測量頻率范圍：40Hz～70Hz

步進頻率：1Hz

電壓分辨率：0.01mV

電流分辨率：0.1mA

測量精度：1.0級

電源：鋰電池供電

重 量：<5kg

主要特點：

1）具有無線通訊功能，無障礙情況下不小于2000米；

2）可同時選頻測量電壓、電流及兩者相位差；

3）量程自動切換，并可查看和存儲現場的電壓電流波形，并可查看濾波后的波形；

4）自帶SD存儲卡，可保存和導出現場測試數據；

4、羅氏線圈性能指標

電流采樣器采用 ROGOWSKI原理的柔性電流采樣線圈，具備可塑彎曲功能，可任意緾繞于各種形狀的電流導體。

二次回路開路不產生高壓危險；

動力特性廣，不產生飽和；

頻率特性寬，能滿足系統不同頻率電流的采樣要求；

線性相角誤差小于 0.1度；

頻響范圍：10Hz～50KHz；

測量范圍：0～200A

準確度：±1%量程（40Hz～60Hz）；

線性度：±0.2%；

體積小，重量輕，攜帶方便；

工作溫度：-25℃～+85℃

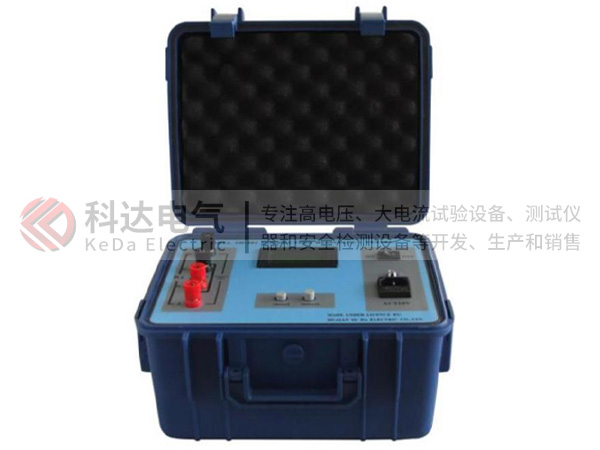

5、電氣完整性測試儀（導通測試儀）技術參數

輸出電壓：直流

測量范圍：0～2000 mΩ

分 辨 率：0.1 mΩ

測量精度：1.0級

測量電流：1A～5A（直流）

使用環境溫度：-25℃～+50℃

電 源：干電池供電

專用測試線：≥100M

工具及附件：專業、適用

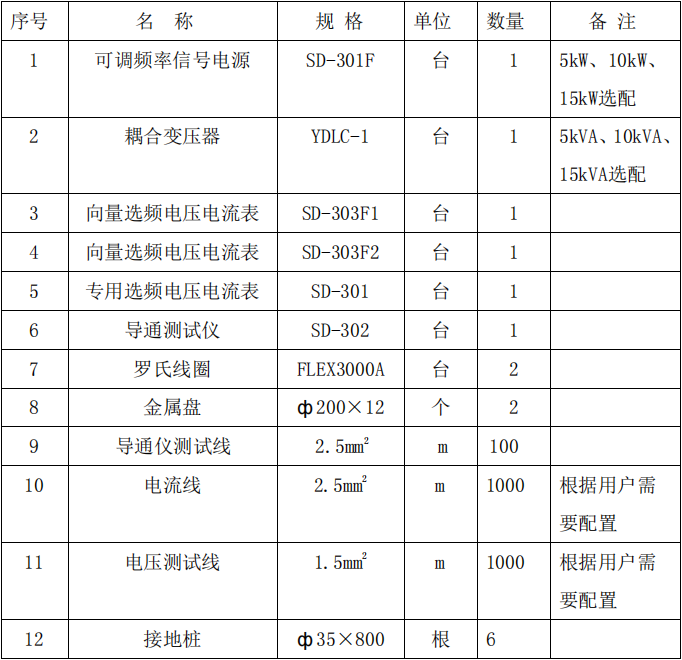

三、系統設備配置表
