產品概述

本儀器采用掃頻法對變壓器的繞組進行測試，按國家電力行業標準DL/T911－2004采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。

功能特點 ：

采用掃頻法對大中型變壓器的繞組進行測量、診斷。

測試中僅需要拆除連接母線，不對變壓器進行吊罩、拆裝的情況下就完成所有測試。

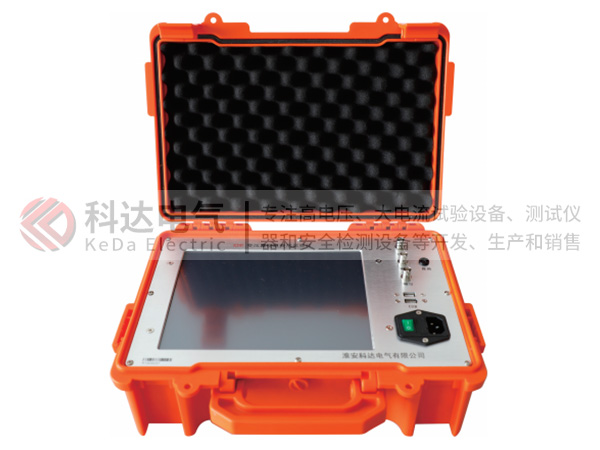

儀器采用整體式結構。

所有的接插件具有容錯性，現場接線安全、簡單。

儀器智能化程度高，使用方便，儀器設計有自適應濾波器，具有自動量程調節，自動采樣頻率調節等多種功能。

儀器采用高速、高精度100MSPS 16BITS ADC轉換器，使儀器測試精準度高、測試穩定性、重復性好，基本測量精度均優于0.1%。

配有專家診斷系統，可以自動診斷變壓器繞組的狀態。

分析軟件功能強大，軟件、硬件指標滿足國標DL/T911-2004。

window操作系統，10.4寸大屏幕彩色液晶觸摸屏，軟鍵盤字符輸入，可新建變壓器型號等相關參數的保存、刪除、設置、測試、分析操作。

技術參數：

激勵信號源：儀器自帶一路標準正弦波激勵信號，信號輸出幅度可以軟件調節，最大幅度±10V，信號輸出阻抗為50Ω。

兩個高速并行AD轉換通道：每通道最高采樣率為100Msps

采集通道量化精度：16位

采集通道最大靜態誤差：0.1%

采集通道輸入阻抗：1MΩ

掃頻測量范圍：1K－10MHz

掃描方式：采用線形分布的掃頻測量方式

掃描頻率精度：信號源輸出正弦信號的頻率精度不大于0.01%

掃頻測量頻點：1K－1MHz(默認)
